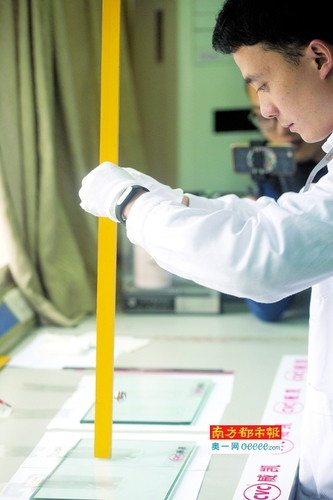

试验员在进行钢球冲击测试。

测试A

手机膜硬度达到9H是噱头

有一款手机膜测试后出现轻微划痕

鉴定君了解到，目前市面上手机膜的功能概念中，“硬度达9H”几乎是所有商家都会宣称的功能。什么是9H？一般消费者熟悉的硬度标准往往是莫氏硬度，分为十级。不过，手机膜的9H硬度并非莫氏硬度，而是指铅笔硬度。

贴膜硬度标准用H (H ardness)表示。“现在很多手机膜上都有一个9H的标志，这是什么意思？就是它的手机膜能经受住9H铅笔硬度的测试。”威凯认证检测有限公司材料工程部副部长张华表示，“一般合格的钢化玻璃铅笔硬度都可以达到9H。所以，手机膜商家把它当成一个功能做宣传，其实有很大程度上是为了找宣传噱头。”

不过，实验室的工程师依然用铅笔硬度器来检测7款均标称具有9H功能的手机膜是否具有相应的耐划伤能力。这个特殊的测量仪器分两个部分，一部分是一辆重量为500g的铁质小车，小车载着铅笔，在手机膜上划过，看是否有划痕。7张手机膜很快都通过了检测，实验员目测发现，除了5号纳米膜有轻微划痕之外，其他手机膜基本都是无痕迹通过了第一轮测试。

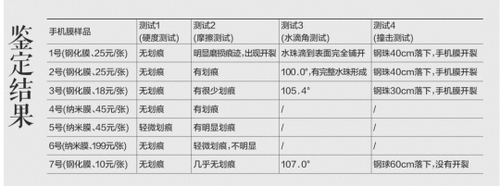

鉴定结果B

钢丝绒摩擦300次

5款手机膜出现明显划痕

往复式摩擦测试很明显考验的是手机膜的耐磨能力。测试仪上有一块0000#的钢丝绒，通过机器的往复运动，钢丝绒会在每块手机膜上往复摩擦300下，摩擦完毕后，通过目测手机膜的磨损状态，判断不同手机膜的磨损情况。

“我们这里也曾经接受过一些比较大的手机膜厂商的测试要求，经过共同商讨，要求是钢化膜要摩擦1000次以上没有痕迹，才是一块合格的钢化膜。”考虑到7款手机膜里有材质较为柔软的纳米膜，实验员首先将摩擦次数设置在了300次。结果没想到，只是摩擦300次，7款手机膜中就有5款都有明显划痕，只有3号钢化膜和7号钢化膜经受住了考验，表面基本没有划痕。

鉴定君发现，其中1号钢化膜最为夸张，钢丝膜摩擦300次后，不仅表面划痕明显，手机膜右上角甚至出现了一块裂痕。而6号膜就是价钱最贵的“妖膜”，号称“防刮花”的它也出现了划痕。“1号膜这种情况非常少见。”见多识广的实验员也忍不住慨叹，这块手机膜的质量绝对堪忧。“这块应该就是普通的玻璃膜，或者是钢化工艺没有达到要求，所以根本不具备钢化玻璃的能力。”张华还仔细分辨了这块售价199元的“妖膜”，“这块膜很软，再加上实验效果，可以确定它并不是钢化膜，很有可能就是普通的塑料膜，表面可能有纳米涂层，最多也就是防油脂、防汗液等，很难防刮花。”

C手机膜钢化不到位

水滴接触手机膜表面就散掉了

测试三主要是测试钢化玻璃的质量问题。纳米软膜因为不具备钢化属性，所以没有参加此轮测试。

“我们通过水滴角度来分析判断物体表面的附着力、黏接性、疏水性、洁净度等重要指标，这个实验主要用在手机玻璃镀膜疏水性测试、相机镜头防指纹镀膜喷涂、L E D电子元件绑定前洁净度分析、防水防腐材料研发生产等行业中。”实验员详细解释实验步骤，“我们用2微升的水滴，滴到手机膜表面，通过水滴形成水珠的角度，判断其钢化的质量如何。一般来说，表面经过摩擦的钢化膜最后形成的水滴角度在100°以上，这块钢化膜的质量就比较好，角度越小，质量越差。”

这一实验的结果又一次佐证了测试二的检测结果。1号钢化膜是最早破裂的钢化膜，水滴角测试时，水滴一接触到手机膜表面就完全散掉了，根本不能成型。“这说明这块膜根本没有钢化到位。”实验员说。在测试二中比较耐磨的3号膜和7号膜，水珠形成的角度也较好，形成的水滴角度分别是105.4°和107.0°。
